您目前的位置 >> 产品目录 >> 精密矩形波脉冲电源(带基值电流)

精密矩形波脉冲电源(带基值电流)

产品简介：
    本系列的精密矩形波脉冲电源，除了脉冲电流可调之外，还带有可调的基值电流（也称维持电流、初始电流），产品采用现代最新电力电子器件和高速微处理器(MPU)程序控制技术，以及低功耗线性脉冲调制技术，具有优良的电压、电流输出特性，输出脉冲电流波形接近理想矩形，无过冲、无反冲、无浪涌现象，上升沿、下降沿特性好，开/关机干扰小，输出噪声小，并带有完善的多重保护功能。脉冲各参数的调节及控制具有本机、计算机两种方式选择(由软件设置)。另外,电源带有一个可调的延迟同步信号输出(可用于多机同步工作)；带有一个可清零的脉冲计数器PC，其计数达4亿次以上(用于对输出脉冲计数)；带有一个报警控制信号输入(如水压报警等,用于停机保护)。电源采用240*128点阵图形液晶或16位"8字型"数码管显示，简易菜单模式显示，薄膜按键，并具有友好的人机界面和故障诊断功能。整机配置完善、性能稳定、功能强大、性价比高，在国内外同类产品中处于先进地位。非常适合厂家整机配套使用，以及公司、科研机构、大学实验室等使用。

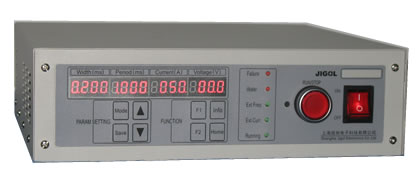

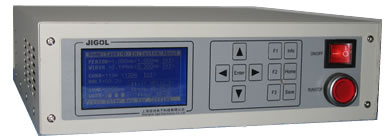

看大图，Y1型，精密矩形波脉冲电源(带基值电流，液晶显示)                              看大图，S1型，精密矩形波脉冲电源(带基值电流，数码管显示)
Y1型(304×295×88)                                      S1型(304×295×88)

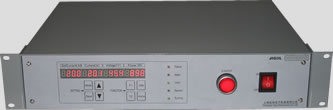

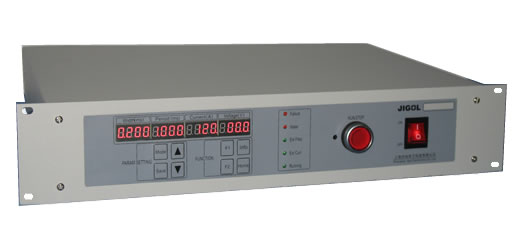

看大图，Y2型，精密矩形波脉冲电源(带基值电流，液晶面板)              看大图，S2型，精密矩形波脉冲电源(带基值电流，数码管显示)
Y2型(425×310×88)                                      S2型(425×310×88)

产品特点：
  ●输出脉冲电流波形接近理想矩形；
  ●输出电压自适应负载，最大50V；
  ●基值电流0-20A(max)可调；
  ●脉冲电流0-150A(max)可调；
  ●脉冲频率1-2000Hz可调，最大5KHz(在占空比=50%时)；
  ●脉冲宽度50US-1000MS(max)可调；
  ●脉冲占空比0-100%(max)可调；
  ●脉冲电流具有本机、计算机两种控制方式(软件选择)；
  ●脉冲频率具有本机、计算机两种控制方式(软件选择)；
  ●脉冲宽度具有本机、计算机两种控制方式(软件选择)；
  ●电源启停具有本机、计算机两种控制方式(软件选择)；
  ●具有一个可清零的脉冲计数器PC，计数达4亿次以上，用于对输出脉冲计数（仅限Y1、Y2型）；
  ●可高速、逐个地快速调整每个脉冲电流值；
  ●可快速步进式修改占空比；
  ●具有一个延迟同步信号输出,0-6000US延迟，调节步长为1US；
  ●具有一个报警控制信号输入(如水压报警等,用于停机保护)；
  ●具有过流、过热、过脉宽、过频率等保护；
  ●高稳定,高抗干扰,低噪声；
  ●采用240*128点阵图形液晶或16位"8字型"数码管显示，简易菜单/模式显示，薄膜按键；
  ●具有友好的人机界面和故障诊断功能(在操作不当或电源故障时,电源将给出提示信息和故障号提示)；
  ●机箱尺寸有4种选择：W×L×H＝304×295×88(Y1型,S1型)；W×L×H＝425×310×88(Y2型,S2型)；
  ●接受定制；

产品参数：(见表格1,表格2)

表格1 (注:表中为常规数据,本公司可根据客户需求定制产品)
型号→
参数↓ 		JPB0510
JPB0525
JPB0550		 JPB05100 JPB05150 JPB1210
JPB1225
JPB1250		 JPB12100 JPB12150 JPB2410
JPB2425
JPB2450
输入电压
(VAC)		 220±15% 220±15% 220±15% 220±15% 220±15% 220±15% 220±15%
输出电压
(V)		 5V
(自适应)		 5V
(自适应)		 5V
(自适应)		 12V
(自适应)		 12V
(自适应)		 12V
(自适应)		 24V
(自适应)
输
出
电
流
(A)		 峰值
(A)		 0-10A
0-25A
0-50A		 0-100A 0-150A 0-10A
0-25A
0-50A		 0-100A 0-150A 0-10A
0-25A
0-50A
基值
(A)		 0-10A
0-20A
0-20A		 0-20A 0-20A 0-10A
0-20A
0-20A		 0-20A 0-10A 0-10A
0-10A
0-10A
平均输出
电功率		 ≤100~300W ≤100~300W ≤100~300W ≤100~300W ≤100~300W ≤100~300W ≤100~300W
占空比 - - - - - - -
频率
(Hz)		 1-2000 1-2000 1-2000 1-2000 1-2000 1-2000 1-2000
脉宽
(US)		 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50
上升/下降
时间(US)		 ≤20/15 ≤20/15 ≤20/15 ≤20/15 ≤20/15 ≤20/15 ≤20/15
同步信号
(US)		 0-6000 0-6000 0-6000 0-6000 0-6000 0-6000 0-6000
电压噪声
(Vp-p)		 ≤0.1% ≤0.1% ≤0.1% ≤0.1% ≤0.1% ≤0.1% ≤0.1%
电流噪声
(Ap-p)		 ≤50mA ≤60mA ≤70mA ≤50mA ≤60mA ≤70mA ≤60mA
稳定度
(%)		 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1
工作方式
 直流脉冲 直流脉冲 直流脉冲 直流脉冲 直流脉冲 直流脉冲 直流脉冲
面板显示
(LCD/LED)		 液晶/
数码管		 液晶/
数码管		 液晶/
数码管		 液晶/
数码管		 液晶/
数码管		 液晶/
数码管		 液晶/
数码管
工作环境
温度(℃)		 -20~+50 -20~+50 -20~+50 -20~+50 -20~+50 -20~+50 -20~+50
工作环境
湿度(%)		 ≤90 ≤90 ≤90 ≤90 ≤90 ≤90 ≤90

表格2 (注:表中为常规数据,本公司可根据客户需求定制产品)
型号→
参数↓ 		JPB24100 JPB24150 JPB3010
JPB3025
JPB3050		 JPB30100 JPB30120 JPB5010
JPB5025
JPB5050		 JPB50100
输入电压
(VAC)		 220±15% 220±15% 220±15% 220±15% 220±15% 220±15% 220±15%
输出电压
(V)		 24V
(自适应)		 24V
(自适应)		 30V
(自适应)		 30V
(自适应)		 30V
(自适应)		 50V
(自适应)		 50V
(自适应)
输
出
电
流
(A)		 峰值
(A)		 0-100A 0-150A 0-10A
0-25A
0-50A		 0-100A 0-120A 0-10A
0-25A
0-50A		 0-100A
基值
(A)		 0-10A 0-8A 0-8A
0-8A
0-8A		 0-8A 0-8A 0-5A
0-5A
0-5A		 0-5A
平均输出
电功率		 ≤100~300W ≤100~300W ≤100~300W ≤100~300W ≤100~300W ≤100~300W ≤100~300W
占空比
(%)		 - - - - - - -
频率
(Hz)		 1-2000 1-2000 1-2000 1-2000 1-2000 1-2000 1-2000
脉宽
(US)		 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50
上升/下降
时间(US)		 ≤20/15 ≤20/15 ≤20/15 ≤20/15 ≤20/15 ≤25/20 ≤25/20
同步信号
(US)		 0-6000 0-6000 0-6000 0-6000 0-6000 0-6000 0-6000
电压噪声
(Vp-p)		 ≤0.1% ≤0.1% ≤0.1% ≤0.1% ≤0.1% ≤0.1% ≤0.1%
电流噪声
(Ap-p)		 ≤70mA ≤80mA ≤60mA ≤70mA ≤80mA ≤70mA ≤80mA
稳定度
(%)		 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1
工作方式
 直流脉冲 直流脉冲 直流脉冲 直流脉冲 直流脉冲 直流脉冲 直流脉冲
面板显示
(LCD/LED)		 液晶/
数码管		 液晶/
数码管		 液晶/
数码管		 液晶/
数码管		 液晶/
数码管		 液晶/
数码管		 液晶/
数码管
工作环境
温度(℃)		 -20~+50 -20~+50 -20~+50 -20~+50 -20~+50 -20~+50 -20~+50
工作环境
湿度(%)		 ≤90 ≤90 ≤90 ≤90 ≤90 ≤90 ≤90

注1：产品外形如有变动,恕不另行通知.
注2：若产品需采用110VAC电网供电,请在订货时通知本公司.
注3：机箱尺寸有3种选择：W×L×H＝304×295×88(Y1型,S1型)；W×L×H＝425×310×88(Y2型,S2型)；
注4：表中所列数据为常规电源的参数,本公司可根据客户需求定制电源产品。
